2CY高壓防爆油泵用途
2CY高壓防爆油泵主要用于各種機械設備中的潤滑系統中輸送潤滑油,適用于輸送粘度在10°E(75C·S·t)以下,溫度在300℃以下的具有潤滑性的油料。整體不銹鋼齒輪泵,可輸送無潤滑性的油料、飲料、低腐蝕液體。
2CY高壓防爆油泵型號意義
例如:KCB-300
K-帶安然閥
CB-齒輪泵
300-流量(L/min)
2CY高壓防爆油泵性能參數表
型號 | 口徑 | 流量(升/分) | 排出壓力(MPa) | 吸程 | 電機功率(KW) |
2CY-1.1/14.5-2 | 3/4 | 18.3 | 1.45 | 5 | 1.5 |
2CY-2/14.5-2 | 3/4 | 33.3 | 1.45 | 5 | 2.2 |
2CY-3.3/3.3-2 | 1″ | 55 | 0.33 | 5 | 1.5 |
2CY-5/3.5-2 | 1″ | 55 | 0.33 | 5 | 2.2 |
2CY-5/5-2 | 1 1/2″ | 83.3 | 0.33 | 5 | 2.2 |
2CY-8/3.3-2 | 1 1/2″ | 83.3 | 0.33 | 5 | 3 |
2CY-12/1.3-22 | 2″ | 200 | 0.33 | 5 | 4 |
2CY-12/3.3-2 | 2″ | 200 | 0.33 | 5 | 4 |
2CY-12/6-2 | 2″ | 200 | 0.33 | 5 | 5.5 |
2CY-18/10-2 | 2″ | 200 | 0.33 | 5 | 5.5 |
2CY-18/3.6-2 | 2 1/2″ | 200 | 0.33 | 5 | 7.5 |
2CY-18/3.6-2 | 3″ | 300 | 0.33 | 5 | 5.5 |
2CY-18/6-2 | 3″ | 300 | 0.33 | 5 | 7.5 |
2CY-29/3.6-2 | 3″ | 483.3 | 0.33 | 5 | 7.5 |
2CY-29/3.6-2 | 3″ | 483.3 | 0.33 | 5 | 11 |
2CY-38/2.8-2 | 4″ | 633 | 0.28 | 5 | 11 |
2CY-38/8-2 | 4″ | 633 | 0.28 | 5 | 22 |
2CY-60/3-2 | 4″ | 960 | 0.3 | 5 | 18.5 |
2CY-60/6-2 | 4″ | 960 | 0.3 | 5 | 30 |
2CY高壓防爆(以實際報告為主)油泵結構原理
1.2CY高壓防爆(以實際報告為主)油泵工作原理

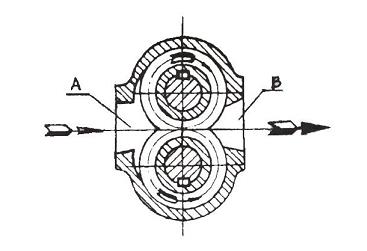

嚙合的齒輪在泵體內旋轉時,輪齒不斷進入和退出跟嚙合。在吸入室,輪齒逐漸退出嚙合狀態,這樣吸入室的容積逐漸增大,壓力降低,液體在液面壓力的作用下進入吸入室,隨齒輪齒間進入排出室。在排出室,輪齒又逐漸進入嚙合狀態,齒輪的齒間逐漸被一齒輪的輪齒占據,排出室的容積減少,排出室內液體壓力升高,于是液體從泵的排出口被排出泵外,齒輪邊續旋轉,上述過程不斷進行,形成連續的輸油過程。其原理圖見圖一。(在電機后端看,箭頭所示為泵的出口)
2.2CY高壓防爆(以實際報告為主)油泵的結構:
泵主要由泵體、齒輪、軸、軸承、前蓋后蓋、密封部件、聯軸器等部件組成。
軸端密封有二種形式:填料密封、機械密封。用戶可根據具體的使用條件選用合造的密封結構。
泵有良好的自吸性、泵內運動部件利用輸送的液體實現潤滑,工作時無需加引液和潤滑劑。
2CY高壓防爆(以實際報告為主)油泵開機
1.開機前應檢查泵軸轉動是否靈活,有無卡阻現象,進出口管道上的閥門是否開啟,泵的旋轉方向是否正確。
2.長時間沒有使用的泵開機前應向泵腔中注入確定量的潤滑液,以減少泵在吸油過程中的干麿擦,并可提高泵的自吸性能。
3.開機后如有不正常的噪音或過熱現象,應立即停車檢查。
4.檢查泵軸端有無泄漏現象,如:對填料密封應適當調緊壓緊蓋、其它密封則應拆機檢查。
5.若輸送熱油,在開車時應均勻預熱、預熱是利用被輸送的介質不斷通過泵體進行的
預熱標準:吸入口油溫不得高于泵體溫度40°C,預熱的升溫速度控制在小于40°C/時,在預熱時應將固定泵體的螺栓松開,預熱完畢,將其擰緊。
在預熱過程中,應注意觀察泵的運行情況,一旦發現不良現象,應立即停泵檢查。
6.泵停機時,首先切斷電源,然后關閉進出口管道上的閥門、避免造成泵倒轉。
7.泵經長期使用,壓力流量有明顯下降時,應拆泵檢查,更換其已磨損的零件。
