3RP食品轉子泵(不銹鋼食品泵)特點：
3RP食品轉子泵屬于回轉式容積泵，壽命長，適于輸送溫度-30℃～+180℃，粘度30～1.0×105cSt，含有固體顆粒的懸浮液體及具有腐蝕性和衛生性要求高的介質，泵體內部與介質接觸的零部件均采用不銹鋼材料，并且可以根據介質不同的物理特性，改變泵的轉速。
3RP食品轉子泵(不銹鋼食品泵)用途：用于食品、飲料、釀造、醫藥、日用化工、石油化工等行業。
3RP食品轉子泵(不銹鋼食品泵)型號說明：
| 21 | 0.6 |
| 理論排量（L/100r） | 大差壓MPa |
3RP食品轉子泵(不銹鋼食品泵)性能參數表：
| 泵型號 | 理論排量 （L/100r） | 大差壓 （Mpa） | 口徑 | 高轉速 （r/min） | 電機功率（KW） |
| 3RP6/0.6 | 6 | 0.6 | 25 | 960 | 1.5 |
| 3RP8/0.4 | 8.5 | 0.4 | 40 | 960 | 1.5 |
| 3RP12/1.0 | 12 | 1.0 | 25 | 960 | 4 |
| 3RP21/0.6 | 21 | 0.6 | 40 | 960 | 5.5 |
| 3RP28/0.4 | 28 | 0.4 | 50 | 960 | 4 |
| 3RP36/1.0 | 36 | 1.0 | 50 | 720 | 11 |
| 3RP52/0.6 | 52 | 0.6 | 50 | 720 | 11 |
| 3RP66/0.4 | 66 | 0.4 | 80 | 720 | 7.5 |
| 3RP78/1.0 | 78 | 1.0 | 80 | 720 | 22 |
| 3RP107/0.6 | 107 | 0.6 | 80 | 720 | 18.5 |
| 3RP156/0.4 | 156 | 0.4 | 100 | 720 | 18.5 |
3RP食品轉子泵(不銹鋼食品泵)結構型式：
3RP食品轉子泵(不銹鋼食品泵)主要由凸輪轉子、軸承、齒輪箱三部分組成，一對同步轉動的傳動齒輪帶動凸輪轉子轉動，來實現對介質的輸送。軸封可以根據不同的工況條件設計為填料密封和機械密封。采用鑄鐵齒輪箱，螺旋齒輪及重負荷軸承，長的壽命。主要部分為盒式裝配，不用拆卸齒輪箱便能調整轉子間隙。
O形密封環材質為硅橡膠，當介質具有腐蝕性時，采用聚四氟乙烯。
從主軸外伸端向泵看，為順時針旋轉。

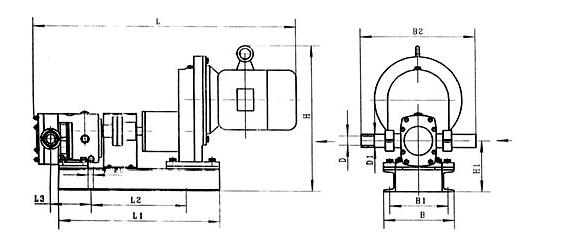

3RP食品轉子泵(不銹鋼食品泵)外型安裝尺寸：
| 泵型號 | L | L1 | L2 | L3 | B | B1 | B2 | H | H1 | D | D1 | 4-d | 減速機 | |||
| 型號 | 轉速r/min | 功率kw | 泵理論流量 m3/h | |||||||||||||
| 3RP21/0.6 | 990 | 596 | 356 | 155 | 248 | 214 | 420 | 493 | 186 | φ40 | φ48 | 4-φ19 | JD126B | 630 | 5.5 | 7.0 |
| 411 | 3 | 4.6 | ||||||||||||||
| 1065 | JD126A | 480 | 4 | 5.4 | ||||||||||||
| 313 | 2.2 | 3.5 | ||||||||||||||
| 3RP28/0.4 | 1005 | 596 | 356 | 160 | 248 | 214 | 420 | 493 | 186 | φ48 | φ63 | 4-φ19 | JD126A | 630 | 4 | 9.6 |
| 410 | 2.2 | 6.3 | ||||||||||||||
| 985 | JD126B | 480 | 3 | 7.2 | ||||||||||||
| 313 | 1.5 | 4.8 | ||||||||||||||
| 3RP36/1.0 | 1258 | 715 | 355 | 212 | 340 | 295 | 468 | 525 | 228 | φ48 | φ63 | 4-φ22 | YCJ100 | 228 | 5.5 | 4.9 |
| 1274 | 303 | 7.5 | 6.5 | |||||||||||||
| 1380 | 479 | 11 | 10.3 | |||||||||||||
| 3RP156/0.4 | 1577 | 890 | 640 | 103 | 360 | 320 | 490 | 724 | 265 | φ96 | φ112 | 4-φ22 | JD160A | 478 | 15 | 44 |
| 720 | 22 | 67 | ||||||||||||||
| JD160B | 380 | 15 | 35 | |||||||||||||
| 573 | 22 | 53 | ||||||||||||||
| 1517 | 699 | JD160C | 327 | 11 | 30 | |||||||||||
| 1537 | 493 | 18.5 | 46 | |||||||||||||
| 1517 | JD160D | 276 | 11 | 25 | ||||||||||||
| 420 | 15 | 39 | ||||||||||||||
選泵時應考慮的主要事項：
1）輸送介質的工作溫度、粘度、腐蝕性；
2）泵的進出口壓力；
3）使用場合的要求；
4）注明泵型號、設計使用壓力、電機級別、介質名稱。
