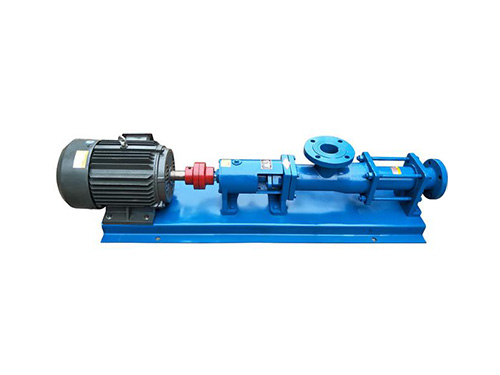

單螺桿泵屬于轉子式容積泵,它是依靠螺桿與襯套相互嚙合在吸入腔和排出腔產生容積變化來傳送液體的。它是一種內嚙合的密閉式螺桿泵,主要工作部件由具有雙頭螺旋空腔的襯套(定子)和在定子腔內與其嚙合的單頭螺旋螺桿(轉子)組成。當輸入軸通過萬向節驅動轉子繞定子中心作行星回轉時,定子—轉子副就連續地嚙合形成密封腔,這些密封腔容積不變地作勻速軸向運動,把傳送媒介從吸入端經定子—轉子副傳送至壓出端,吸入密閉腔內的媒介流過定子而不被攪動和破壞。
單螺桿泵可以用于以下介質的輸送,如粘稠漿、乳化液、工業污水、生活污水、含有固體顆粒及短纖維的污泥濁水的輸送、油水、油渣、油污水、各種發酵粘稠淀粉、食油、蜂蜜、糖漿、果漿、奶油、各種發酵粘稠液、濃酒糟、糧食制品渣、各種醬類、漿類和含有快狀固體物的粘液等;高粘度油墨、墻紙的PVC高分子塑料糊和各種濃度的紙漿、短纖維漿料、電廠、水煤漿的輸送。水泥沙漿、石灰漿、涂料、礦井內的含固體顆粒的地下水和污漿水、懸浮液、油脂、各種膠體漿、各種粘合劑等。
單螺桿泵性能范圍:
1.流量:≤340m3/h
2.壓差:≤7.2Mpa
3.工作溫度:≤150℃
4.介質粘度:≤2.7x105cSt
單螺桿泵應用行業:
單螺桿泵可用于輸送中性或腐蝕性的液體,潔凈或磨損性的液體,含有氣體或易產生氣泡的液體,高粘度或低粘度液體,包括含有纖維和固體物質的液體。
食品業:用于酒廠中酒、廢渣及制酒流程中的投配料的輸送,以及果醬、巧克力等類似物料的輸送。
紡織業:用于輸送合成纖維、粘膠帶、染料、油墨、尼龍、粉液等。
造紙業:用于紙漿黑液的輸送。
石油業:用于多種油類的地面集輸,多相混熟及聚合物的輸送。
化工業:用于輸送各種懸浮液、乳膠液、酸、堿、鹽等。
造船業:用于輸送渣油、掃艦和污水、海水等。
建筑業:輸送灰漿、灰膏等。
核工業:輸送帶顆粒的放射性液體。
冶金與礦山業:用于輸送氧化物和廢水、礦井排水和液體炸藥等。
污水處理:輸送各類工業廢水、城市污水、污泥等。
技術參數:
型 號 |
轉速 r/min |
流量 m3/h |
壓力 MPa |
電機 KW |
揚程 m |
進貨 mm |
出口 mm |
G20-1 | 960 | 0.8 | 0.6 | 0.75 | 60 | Dg25 | Dg25 |
G20-2 | 960 | 0.8 | 1.2 | 1.5 | 25 | Dg25 | Dg25 |
G25-1 | 960 | 2 | 0.6 | 1.5 | 60 | Dg32 | Dg25 |
G25-2 | 960 | 2 | 1.2 | 2.2 | 120 | Dg32 | Dg25 |
G30-1 | 960 | 5 | 0.6 | 2.2 | 60 | Dg50 | Dg40 |
G30-2 | 960 | 5 | 1.2 | 3.0 | 120 | Dg50 | Dg40 |
G35-1 | 960 | 8 | 0.6 | 3.0 | 60 | Dg65 | Dg50 |
G35-2 | 960 | 8 | 1.2 | 4.0 | 120 | Dg65 | Dg50 |
G40-1 | 960 | 12 | 0.6 | 4.0 | 60 | Dg80 | Dg65 |
G40-2 | 960 | 12 | 1.2 | 5.5 | 120 | Dg80 | Dg65 |
G50-1 | 960 | 20 | 0.6 | 5.5 | 60 | Dg100 | Dg80 |
G50-2 | 960 | 20 | 1.2 | 7.5 | 120 | Dg100 | Dg80 |
G60-1 | 960 | 30 | 0.6 | 11 | 60 | Dg125 | Dg100 |
G60-2 | 960 | 30 | 1.2 | 15 | 120 | Dg125 | Dg100 |
G70-1 | 720 | 45 | 0.6 | 15 | 60 | Dg150 | Dg125 |
