IS管道離心泵產品簡介:IS管道離心泵采用國內水力模型優化而成。同時根據使用溫度、介質等不同在ISG型基礎上派生出熱水泵、、高溫泵、化工泵、油泵等,是目前標準定型推廣產品。
IS管道離心泵性能范圍
IS管道離心泵結構簡單,性能穩定,體積小,重量輕,抗汽蝕性能好,電耗低,使用維修方便。
IS管道離心泵通用性廣,全系列共140種規格,但只用四種軸;同一規格的軸,軸承,軸封,能互換;全系列泵的懸架也只有四種。
單級泵轉速分為2900和1450轉/分兩種。
性能如下:2900轉/分1450轉/分
流量:240米3/分400米3/分
總揚程:125米55米
轉速:3500轉/分(用于60調波電源時,葉輪直徑有所減少)
工作溫度:80℃
允許吸入管路壓力0.3MPa,泵的高使用壓力1.6MPa。
IS管道離心泵產品特點:
1、泵為立式結構,進出口口徑相同,且們于同一線上,可象閥門一樣安裝于管路之中,外形緊湊美觀,占地面積小,建筑投入低,如加上防護罩則可置于戶外使用。
2、葉輪直接安在電機的加長軸上,軸向尺寸短,結構緊湊,泵與電機軸承配置合理,能效果優良地平衡泵運轉產生的徑向和軸向負荷,從而保護了泵的運行平衡振動噪音很低。
3、軸封采用機械密封或機械密封組合,采用進貨鈦合金密封環、中型耐高溫(以實際報告為主)(以實際報告為主)機械密封和采用硬質合金材質,耐磨(以實際報告為主)(以實際報告為主)密封,能效果優良地增長機械密封的使用壽命。
4、安裝檢修方便,無需拆動管路系統,只要卸下泵聯體座螺母即可抽出全部轉子部件。
5、可根據使用要求即流量和揚程的需要采用泵的串、并聯運行方式。
6、可根據管路布置的要求采用泵的豎式和橫式安裝。

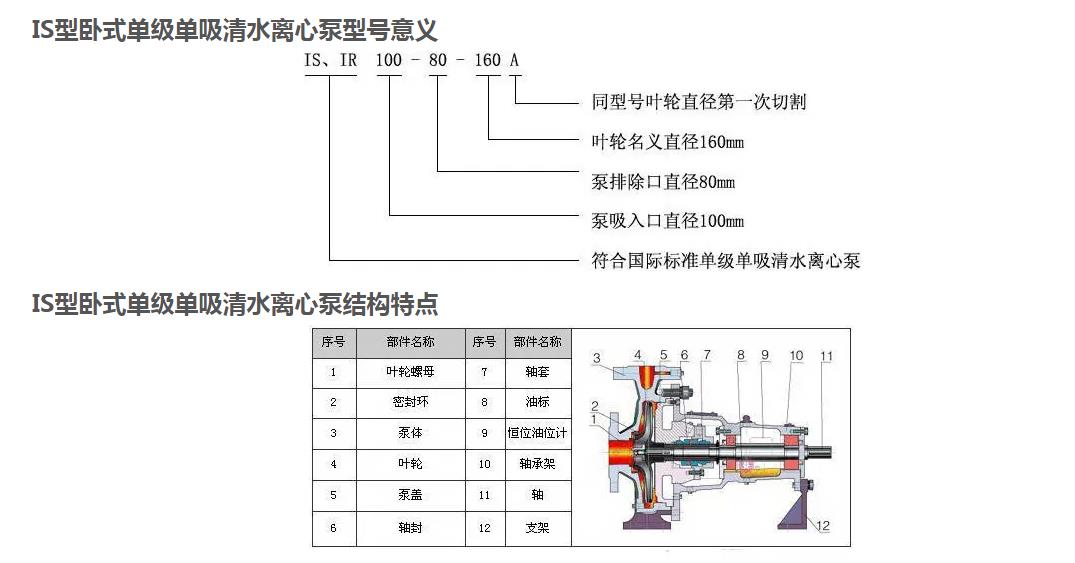

1泵體、2泵蓋、3葉輪、4軸、5密封環、6葉輪螺母、7止動墊圈、8軸套、9填料壓蓋、10填料環、11填料、12懸架軸承部件。
IS管道離心泵系根據國家標準ISO2858所規定的性能和尺寸設計的,主要由泵體(1)、泵蓋(2)、葉輪(3)、軸(4)、密封環(5)、軸套及懸架軸承部件(12)等所組成。
IS管道離心泵為后開式,拆開泵蓋和葉輪時不需拆卸吸水和排出管路。懸架內裝有兩個滾珠軸承,用機器油或潤滑脂潤滑。泵通過彈性聯軸器由電動機直接驅動。渦室、腳、進水法蘭和出水法蘭鑄成一個整體。
IS管道離心泵的泵體和錄蓋的部分,是從葉輪背面處剖分的,即通常所說的后開門結構形式。其優點是檢修方便,檢修時不動泵體,吸入管路,排出管路和電動機,只需拆下加長聯軸器的中間聯接件,即可退出轉子部件,進行檢修。
泵的殼體(即泵體和泵蓋)抅成泵的工作室、葉輪、軸和滾動軸承等為錄的轉子。懸架軸承部件支承著泵的轉子部件,滾動軸承承受泵的徑向力和軸向力。
為了平衡泵的軸向力,大多數泵的葉輪前、后均設有密封環,并在葉輪后蓋板上設有平衡孔,由于有些泵軸向力不大,葉輪背面未設密封環和平衡孔。
泵的軸向密封環是由填料壓蓋(9),填料環(10),和填料(11)等組成,以防止進氣或大量漏水。泵的葉輪如有平衡,則裝有軟填料的空腔與葉輪吸入口相通,若葉輪入口處液體處于真空狀態,則很容易沿著軸套表面進氣,故在填料腔內裝有填料環通過泵蓋上的小孔將泵室內壓力水引至填科環進行密封。泵的葉輪如沒有平衡孔,由于葉輪背面液體壓力大于大氣壓,因而不存在漏汽問題,故可不裝填料環。
為避免軸麿損,在軸通過填料腔的部位裝冇軸套保護,軸套與軸之間裝有0形密封困,以防止沿著配合表面進氣或漏水。
泵的傳動方式是通過加長彈性聯軸器與電動機聯結的。泵的旋轉方向,從驅動端看,為順時針方向旋轉。
技術參數:
型號 | 流量 (m3/h) | 揚程 (m) | 電機功率 (kW) | 轉速 (r/min) | 效率 (%) | 汽蝕余量 (m) |
IS50-32-125 | 12.5 | 20 | 2.2 | 2900 | 60 | 2.0 |
6.3 | 5 | 0.55 | 1450 | 54 | 2.0 | |
IS50-32-160 | 12.5 | 32 | 3 | 2900 | 54 | 2.0 |
6.3 | 8 | 0.55 | 1450 | 48 | 2.0 | |
IS50-32-200 | 12.5 | 50 | 5.5 | 2900 | 48 | 2.0 |
6.5 | 12.5 | 0.75 | 1450 | 42 | 2.0 | |
IS50-32-250 | 12.5 | 80 | 11 | 2900 | 38 | 2.0 |
6.3 | 20 | 1.5 | 1450 | 32 | 2.0 | |
IS65-50-125 | 25 | 20 | 3 | 2900 | 69 | 2.0 |
12.5 | 5 | 0.55 | 1450 | 64 | 2.0 | |
IS65-50-160 | 25 | 32 | 5.5 | 2900 | 65 | 2.0 |
12.5 | 8 | 0.75 | 1450 | 60 | 2.0 | |
IS65-40-200 | 25 | 50 | 7.5 | 2900 | 60 | 2.0 |
12.5 | 12.5 | 1.1 | 1450 | 55 | 2.0 | |
IS65-40-250 | 25 | 80 | 15 | 2900 | 50 | 2.0 |
12.5 | 20 | 2.2 | 1450 | 46 | 2.0 | |
IS65-40-315 | 25 | 125 | 30 | 2900 | 45 | 2.5 |
12.5 | 32 | 4 | 1450 | 41 | 2.5 | |
IS80-65-125 | 50 | 20 | 5.5 | 2900 | 75 | 3.0 |
25 | 5 | 0.75 | 1450 | 71 | 2.5 | |
IS80-65-160 | 50 | 32 | 7.5 | 2900 | 73 | 2.5 |
25 | 8 | 1.5 | 1450 | 69 | 2.5 | |
IS80-50-200 | 50 | 50 | 15 | 2900 | 69 | 2.5 |
25 | 12.5 | 2.2 | 1450 | 65 | 2.5 | |
IS80-50-250 | 50 | 80 | 22 | 2900 | 63 | 2.5 |
25 | 20 | 3 | 1450 | 60 | 2.5 | |
IS80-50-315 | 50 | 125 | 37 | 2900 | 54 | 2.5 |
25 | 32 | 5.5 | 1450 | 52 | 2.5 | |
IS100-80-125 | 100 | 20 | 11 | 2900 | 78 | 4.5 |
50 | 5 | 1.5 | 1450 | 75 | 2.5 | |
IS100-80-160 | 100 | 32 | 15 | 2900 | 78 | 4.0 |
50 | 8 | 2.2 | 1450 | 75 | 2.5 | |
IS100-65-200 | 100 | 50 | 22 | 2900 | 76 | 3.6 |
50 | 12.5 | 4 | 1450 | 73 | 2.0 | |
IS100-65-250 | 100 | 80 | 37 | 2900 | 72 | 3.8 |
50 | 20 | 5.5 | 1450 | 68 | 2.0 | |
IS100-65-315 | 100 | 125 | 75 | 2900 | 66 | 3.6 |
50 | 32 | 11 | 1450 | 63 | 2.0 | |
IS125-100-200 | 200 | 50 | 45 | 2900 | 81 | 4.5 |
100 | 12.5 | 7.5 | 1450 | 76 | 2.5 | |
IS125-100-250 | 200 | 80 | 75 | 2900 | 78 | 4.2 |
100 | 20 | 11 | 1450 | 76 | 2.5 | |
IS125-100-315 | 200 | 125 | 90 | 2900 | 73 | 4.5 |
100 | 32 | 15 | 1450 | 73 | 2.2 | |
IS125-100-400 | 100 | 50 | 30 | 1450 | 65 | 2.5 |
IS150-125-250 | 200 | 20 | 18.5 | 1450 | 81 | 3.0 |
IS150-125-315 | 200 | 32 | 30 | 1450 | 79 | 2.5 |
IS150-125-400 | 200 | 50 | 45 | 1450 | 76 | 2.8 |
IS200-150-250 | 400 | 20 | 37 | 1450 | 82 | 4.2 |
IS200-150-315 | 400 | 32 | 55 | 1450 | 82 | 3.5 |
IS200-150-400 | 400 | 50 | 90 | 1450 | 81 | 3.8 |
